市政排水管道非开挖内置套管工艺

一、工艺简介

“管道内置套管施工工艺”，是以待修复管道为载体，采用高密度聚乙烯HDPE实壁管，专门加工成子母口倒榫结构，并加设密封圈的短管（长度为60至80公分），以液压牵引、撞合连接的方式，逐步形成一条新的HDPE实壁管，并同时套入待修复管道内的工法。本工艺是在完全不开挖的情况下进行，一般以一个井距为施工单元，利用两个相邻检查井作为操作空间。即：一端井室用于放置牵拉设备；另一端井室用于下管及合口。通过两端配合操作，将加工好的短管逐节进行撞合、连接，并同时将连接好的管道拖动至到所需位置。在完成内置套管的连接后，对新旧管道间的缝隙进行注浆填充，使两层管壁紧密结合，形成整体强度，达到对损坏管道修复加固的目的。

二、工艺特点

设备特点：拆装方便、操作简单、动力平稳、无噪音、零污染。短管设计特点：①管节长度可依据需要加工，具有可调节性；②管道接口制作成子母锁扣形式，具有防脱性；③管口设置O型圈密封，具有防渗性；④管节质量轻、体积小，便于操作。

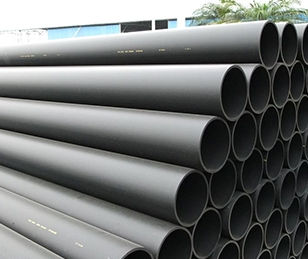

PE管材加工：将PE管材按使用要求，切割成60-80cm的短节(以满足在检查井内可操作性来确定长短)，使用专用机床，按设计将管口切削成倒榫子母口结构。
